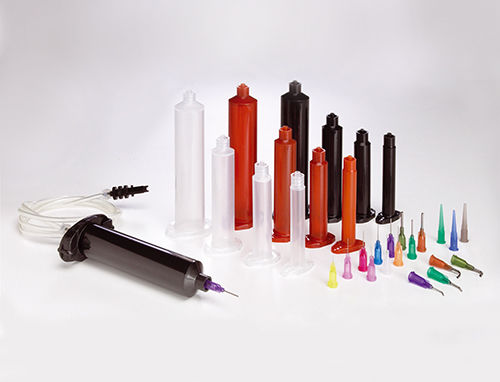

Consumibles
Tous nos accessoires de dosage ne contiennent ni silicone ni chlore. Ils ont été conçus pour une utilisation industrielle et vous garantissent précision, répétabilité et productivité.

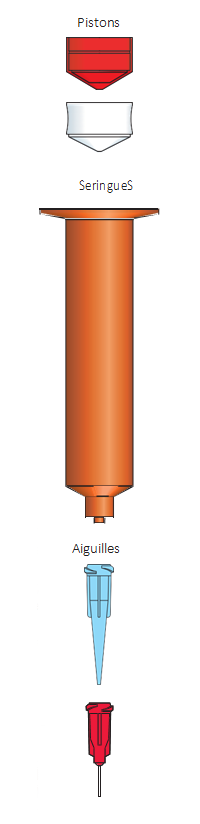

Seringue et piston
Grâce à un procédé de fabrication unique, toutes nos seringues ont un diamètre intérieur constant, permettant un dosage précis et répétable. Elles sont en polypropylène à faible coefficient de friction.
Disponibles en différentes couleurs :
- Transparentes pour produits non sensibles aux rayonnements UV
- Ambres translucides pour la protection contre la lumière UV et visible (jusqu’à 520nm)
- Noires pour une protection totale contre la lumière
| Taille | Transp. | Ambre | Noir |
| 3 cc | 5109LLL | 5109UVT | 5109UV |
| 5 cc | 5110LLL | 5110UVT | 5110UV |
| 10 cc | 5111LLL | 5111UVT | 5111UV |
| 30 cc | 5112LLL | 5112UVT | 5112UV |
| 55 cc | 5113LLL | 5113UVT | 5113UV |
| Taille | Bleu | Blanc | Rouge |
| 3 cc | 5109BL | 5109PB | 5109PL |
| 5 cc | 5110BL | 5110PB | 5110PL |
| 10 cc | 5111BL | 5111PB | 5111PL |
| 30cc/55 cc | 5112BL | 5112PB | 5112PL |

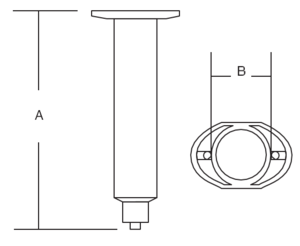

| Taille | Longueur (A) | Ø extérieur (B) |
| 3 cc | 75.18 mm | 11.56 mm |
| 5 cc | 71.9 mm | 14.99 mm |
| 10 cc | 90.9 mm | 18.29 mm |
| 30 cc | 118.36 mm | 25.15 mm |
| 55 cc | 175.51 mm | 25.65 mm |
Bouchon obturateur
Grâce à son double filetage, il permet de boucher hermétiquement les seringues lors du stockage et du transport. Il s’adapte à toutes les tailles de seringues. Fabriqué en polypropylène.
| Référence | Désignation |
| 5113S | Bouchon obturateur |
Bouchon obturateur plat
Grâce à sa large embase plate, il permet de stocker les seringues en position verticale sur le poste de travail. Fabriqué en polypropylène.
| Référence | Désignation |
| 5113PL | Bouchon obturateur plat |
Adaptateur pour seringue
Nos adaptateurs permettent de raccorder les seringues avec nos microdoseurs. Ils ont été étudiés pour apporter un maximum de sécurité lors de la mise sous pression. Fabriqué en Delrin®.
| Taille | Universel | Sécurité |
| 3 cc | - | SV5148 |
| 5 cc | U5149 | SV5149 |
| 10 cc | U5150 | SV5150 |
| 30 cc/55 cc | U5152 | SV5152 |

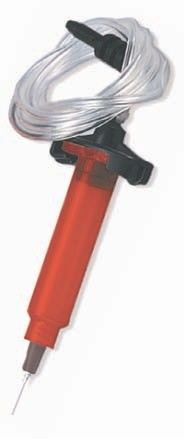

Anti-gaffe pour adaptateur
Protège le microdoseur et évite les retours de produit. Fabriqué en polypropylène avec filtre de 0,2µm en PTFE. Pression max : 5 bars
| Référence | Désignation |
| AGJ2,5 | Pour tuyau de diam. int. 2,5 mm |
| AGJ4 | Pour tuyau de diam. int. 4 mm |
Joint torique pour adaptateur sécurité
| Taille | EPR | VITON |
| 3 cc | 5109R | 5109V |
| 5 cc | 5110R | 5110V |
| 10 cc | 5111R | 5111V |
| 30 cc/55 cc | 5112R | 5112V |
Bague de commande electrique
Permet un contrôle au doigt de la commande du doseur.
| Référence | Désignation |
| CTCHL/MIN | Pour doseurs série EB |
| CTCHL/MIN/DX | Pour doseurs série DX |

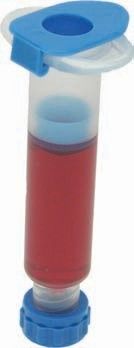

Couvercle
Permet d’isoler la seringue des contaminations externes pendant le stockage et le transport.
Fabrique en polypropylène.
| Taille | Référence |
| 3 cc | 5109C-BE |
| 5 cc | 5110C-BE |
| 10 cc | 5111C-BE |
| 30 cc/55 cc | 5112C-BE |
Pistolet manuel pour seringue
Facilite la dépose de produits de moyenne et haute visco-sité. Robuste, ergonomique et léger.
| Taille | Référence |
| 10 cc | LECAMATIC 10SG/M |
| 30 cc | LECAMATIC 30SG/M |

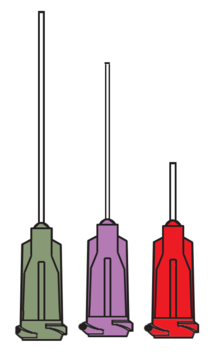

Aiguille Sécurité
Les aiguilles sécurité sont constituées d’un corps en polypropylène à fixation luer lock double hélice et d’une canule calibrée en inox. Elles sont garanties sans bavure et sans risque d’obstruction. Elles permettent l’écoulement optimal des fluides.
Ne contiennent ni silicone ni chlore.
Disponibles en longueurs 6,35mm, 12,7mm, 25,4mm et 38,1mm.
| Calibre | 6.35 mm | 12.7 mm | 25.4 mm | 38.1 mm |
| 14 | - | 5114S | 5114SB | 5114SC |
| 15 | - | 5115S | 5115SB | 5115SC |
| 18 | 5118SA | 5118S | 5118SB | 5118SC |
| 20 | 5120SA | 5120S | 5120SB | 5120SC |
| 21 | 5121SA | 5121S | 5121SB | 5121SC |
| 22 | 5122SA | 5122S | 5122SB | 5122SC |
| 23 | 5123SA | 5123S | 5123SB | 5123SC |
| 25 | 5125SA | 5125S | - | - |
| 27 | 5127SA | 5127S | - | - |
| 30 | 5130SA | 5130S | - | - |
| 32 | 5132SA | - | - | - |

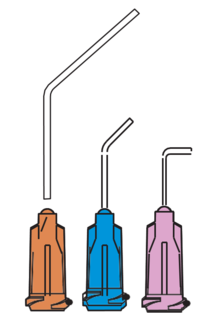

Aiguille Sécurité Coudées
Ces aiguilles sont conseillées pour la dépose de fluides dans des zones difficiles d’accès. Elles sont coudées avec précision à 45°ou 90° et disponibles en longueurs 12,7mm et 38,1mm selon les références.
| Calibre | 90° | 45° | 45° |
| 12.7 mm | 38.1 mm | ||
| 14 | 5114C90 | 5114C45 | 5114CC45 |
| 15 | 5115C90 | 5115C45 | - |
| 18 | 5118C90 | 5118C45 | 5118CC45 |
| 20 | 5120C90 | 5120C45 | - |
| 21 | 5121C90 | 5121C45 | 5121CC45 |
| 22 | 5122C90 | 5122C45 | - |
| 23 | 5123C90 | 5123C45 | - |
| 25 | 5125C90 | 5125C45 | - |
| 27 | 5127C90 | 5127C45 | - |
| 30 | 5130C90 | 5130C45 | - |

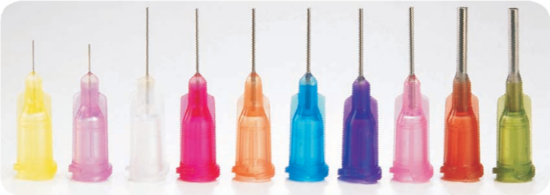

Codes couleur, calibres, et diamètres
| Couleur | Calibre Ø | intérieur (mm) |
| Olive | 14 | 1600 |
| Ambre | 15 | 1.371 |
| Vert | 18 | 0.838 |
| Rose | 20 | 0.610 |
| Violet | 21 | 0.508 |
| Bleu | 22 | 0.406 |
| Orange | 23 | 0.330 |
| Rouge | 25 | 0.254 |
| Transp. | 27 | 0.203 |
| Lavande | 30 | 0.152 |
| Jaune | 32 | 0.102 |
Aiguille Sécurité Teflon®
Les aiguilles Teflon® sont idéales pour le dosage de fluides de basse viscosité. Conseillées pour le dosage de colles cyanoacrylates, elles évitent l’encrassement et le bouchage. Constitutées d’un corps en polypropylène à fixation luer lock double hélice et d’un tube en Teflon® rigide, dépassant de 3mm du protecteur en inox.
| Couleur | Référence Ø | Intérieur | L tube | L Protecteur |
| Gris | 2021MZ | 0.58 mm | 28 mm | 25 mm |
| Rose | 2025 MZ | 0.15 mm | 28 mm | 25 mm |
Aiguille Sécurité Conique
Elles facilitent l’écoulement des produits de haute viscosité chargés en particules (ex : pâtes à braser). La série ACS est fabriquée en polyéthylène haute densité et la série ACSR rigide en polypropylène opaque.
| Calibre | Couleur | Standards | Rigides |
| 14 | Olive | ACS14 | ACSR14 |
| 16 | Gris | ACS16 | ACSR16 |
| 18 | Vert | ACS18 | ACSR18 |
| 20 | Rose | ACS20 | ACSR20 |
| 22 | Bleu | ACS22 | ACSR22 |
| 25 | Rouge | ACS25 | ACSR25 |
| 27 | Transp. | ACS27 | ACSR27 |
Aiguille Sécurité Brosse
Elles permettent d’étaler le produit sur le substrat. Existent enpoils souples ou durs.
| Calibre | Brosse souple | Brosse dure |
| 16 | 5116BS | 5116BD |
| 18 | 5118BS | 5118BD |
| 22 | 5122BS | 5122BD |
Aiguille Plastique Flexibles
Elles facilitent la dépose dans les zones diffi- ciles d’accès et peuvent être coupées pour changer la longueur et l’angle. Longueur initiale de 38,1mm. Fabriqué en polypropylène.
| Calibre | Couleur | Aiguilles P |
| 15 | Gris | 5115P |
| 16 | Marron | 5116P |
| 18 | Rose | 5118P |
| 20 | Jaune | 5120P |
| 22 | Noir | 5122P |
| 25 | Rouge | 5125P |
Aiguille Inox
Aiguilles de précision en inox passivé. Peuvent être fixées manuellement ou avec un outillage adapté afin de résister à des fortes pressions de travail.
| Ø intérieur | 12,5 mm | 25 mm | 50 mm |
| 2,5 mm | PG25.1 | PG25.2 | PG25.3 |
| 2,1 mm | PG21.1 | PG21.2 | PG21.3 |
| 1,57 mm | PG157.1 | PG157.2 | PG157.3 |
| 1,06 mm | PG106.1 | PG106.2 | PG106.3 |
| 0,86 mm | PG086.1 | PG086.2 | PG086.3 |
| 0,52 mm | PG052.1 | PG052.2 | PG052.3 |
| 0,33 mm | PG033.1 | PG033.2 | - |
Aiguille Inox Double Pas de 2,54mm
| Ø intérieur | 25 mm |
| 1,2 mm | 5016D |
| 0,96 mm | 5017D |
| 0,86 mm | 5019D |
| 0,56 mm | 5020D |
Aiguille Sécurité à bout aplati
Dépose en cordon plat.
| Calibre | Couleur | Aiguilles P |
| 14 | Olive | 5114APL |

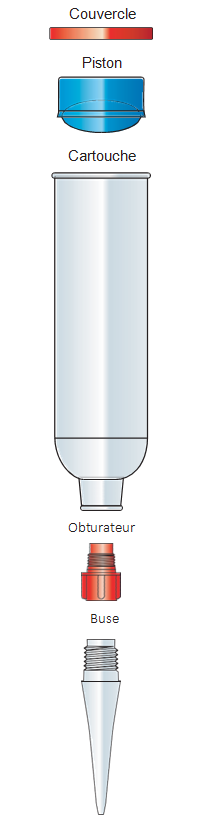

Cartouche et accessoire
Nos cartouches et accessoires associés sont fabriqués en polyéthylène de haute ou basse densité. Notre large gamme permet de répondre à de nombreuses applications industrielles.
Cartouche
Les cartouches sont disponibles en plusieurs tailles de 74 à 591ml. Elles se caractérisent par une grande résistance aux impacts et une grande stabilité dimensionnelle. Leur diamètre intérieur constant de bas en haut permet un déplacement homogène du piston. Très bonne compatibilité chimique avec une grande variété de produits. Disponible en polyéthylène haute ou basse densité de couleurs blanche, verte ou noire anti UV.
| Taille | Naturel HD | Naturel HD | Vert HD | Noir HD | Longueur | Ø |
| 74 ml | 5190CP | 5190CPLD | 5190CPV | - | 101,6mm | 40,4mm |
| 177 ml | 5192CP | 5192CPLD | 5192CPV | 5192CPUV | 180,6mm | 40,4mm |
| 237 ml | 5197CP | 5197CPLD | - | - | 226,6mm | 40,4mm |
| 325 ml | 5193CP | 5193CPLD | - | 5193CPUV | 228,3mm | 47,0mm |
| 355 ml | 5194CP | 5194CPLD | 5194CPV | 5194CPUV | 313,4mm | 40,4mm |
| 591 ml | 5196CP | - | - | 5196CPUV | 254,8mm | 65,3mm |
Pistons plongeur
Les pistons sont moulés avec précision en polyéthylène. Leur ajustement sur les parois intérieures de la cartouche est parfait et garanti un déplacement régulier et des résultats de dosage homogènes.
| Pour cartouche | Naturel LD | Bleu LD | Noir LD | Naturel MD | Blanc MD |
| 74/177/237/355 ml | 5195PCLD | 5195PCLD | 5195PCUVLD | 5195PCMD | - |
| 325 ml | - | - | 5193PCUVLD | - | - |
| 591 ml | 5196PCLD | - | - | - | 5196PCMD |
Couvercle
Permettent de protéger les cartouches pendant le stockage et le transport. Fabriqués en polyéthylène.
| Référence | Description |
| 5195B | Pour les cartouches 74, 177, 237 et 355 ml |
| 5193B | Pour les cartouches 325 ml |
| 5196B | Pour les cartouches 591 ml |
Obturateur
Fabriqués en polyéthylène.
| Référence | Description |
| 5195VIS | Bouchon à vis rond |
| 5195VISC | Bouchon à vis carré |
| 5195SNAP | Bouchon clipsé |
Réservoir pour cartouche
Nos réservoirs sont constitués d’un porte cartouche et d’un couvercle qui s’assemblent et se verrouillent facilement. Ils garantissent une étanchéité parfaite de la cartouche.
Porte cartouche
| Référence | Description |
| 5190SB | Pour les cartouches 74 ml |
| 5192SB | Pour les cartouches 177 ml |
| 5197SB | Pour les cartouches 237 ml |
| PG310 | Pour les cartcouhes 310 ml |
| PG25 | Pour les cartcouhes 310 ml (couvercle inclu) |
| 5194SB | Pour les cartouches 355 ml |
| 5196SB | Pour les cartouches 591 ml (couvercle inclu) |
Couvercle pour porte cartouche
De nombreux accessoires d’adaptation et pièces détachées pour la maintenance sont disponibles (adaptateurs d’aiguilles, adapta-teurs de cartouches, systèmes transfert, joints, connecteurs).
| Référence | Description |
| 5195 | Pour porte cartouches 5190SB, 5192SB, 5197SB et 5194SB |
